Matter 是基于互聯网協议 (Internet Protocol, IP) 定義的通用應用层。因此，無論底层采用何種 IP 网絡協议，Matter 應用层都能夠保證设備間的互操作性。在即将发布的第一版 Matter 協议中，它将首先支持以太网、Wi-Fi 和 Thread 网絡協议。

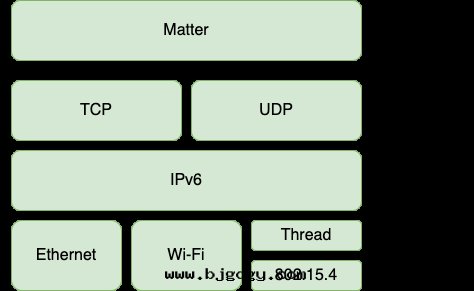

Matter 的協议层结构
以太网和 Wi-Fi 都是众所周知的网絡協议，而 Thread 則是一个比較新的概念。
簡單来说，Thread 是一套基于 IPv6 的低功耗 mesh 网絡協议，常用于物聯网产品。Thread 協议是基于 IEEE 802.15.4 技術，因此 Thread 网絡中的设備無法直接與 Wi-Fi 或以太网设備通信。为了使 Thread 设備與其他网絡中的设備互聯，我们需要在 Matter 的拓撲结构中增加一个特殊设備：Thread 邊界路由器。
下图展示了典型的 Matter 協议拓撲结构：

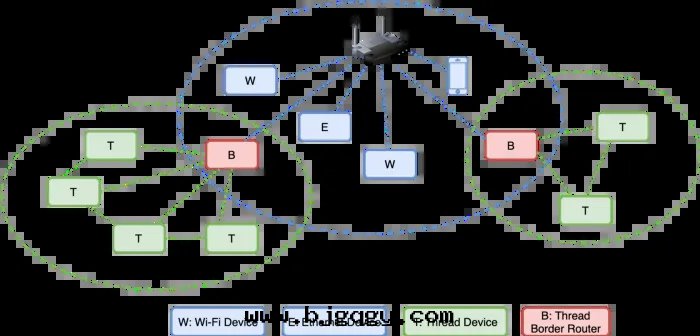

Matter 拓撲结构
在本地网絡中實现设備的端到端通信是 Matter 的關鍵特点之一。它支持设備跨以太网、Wi-Fi 和 Thread 网絡進行通信。例如，一个 Thread Matter 開關可以控制一个 Wi-Fi Matter 燈泡；同理，一个 Wi-Fi Matter 開關也可以控制一个 Thread Matter 燈泡，而且这些过程均無需借助手機 App、雲或其他特别操作。
接下来，我们将通过一个由 Thread 邊界路由器連接 Wi-Fi 和 Thread 设備的例子，介紹 Thread 邊界路由器如何支持 Matter 協议中的 (a) 双向連接和 (b) 服務发现功能。
双向連接
Thread 邊界路由器負責在 Wi-Fi 和 Thread 网絡之間轉发 IP 幀。與网關/橋接设備不同的是，Thread 邊界路由器僅需專注于處理 IP 层的通信，而無需考慮應用层的數據內容，或處理應用层交互。
Thread 网絡的單播尋址有三个作用域：
- Link-Local：僅用于單跳通信
- Mesh-Local：用于本地 Thread 网絡內的通信
- Global：用于與 Thread 网絡之外的设備通信
Thread 邊界路由器为其所在 Thread 网絡配置 OMR (Off-Mesh Routable) Prefix，每个 Thread 设備相應添加一个 OMR 地址作为全局單播地址。Thread 邊界路由器通过向 Wi-Fi 网絡发送包含 IPv6 Route Information Option (RIO) 的 Router Advertisement (RA) 數據幀，来宣布此 OMR Prefix 可抵达 Thread 网絡。
同理，Thread 邊界路由器也会通知 Thread 网絡设備，通往 Wi-Fi 网絡的路由信息。这个过程中，路由信息是通过 Thread Network Data 在 Thread 网絡中傳播，而非使用 IPv6 Neighbor Discovery 協议。

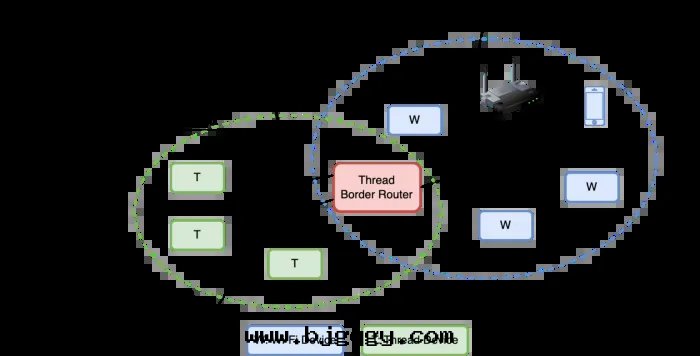

Thread 邊界路由器的双向連接
此时，Thread 和 Wi-Fi 网絡中的设備都已经知道可以通过 Thread 邊界路由器轉发， 並通往对方网絡的路由信息。
服務发现
Matter 采用标準的基于 DNS 的服務发现 (DNS-Based Service Discovery, DNS-SD) 協议，進行服務廣播和发现。在 Wi-Fi 和以太网絡中，DNS-SD 協议使用多播 DNS (mDNS) 方式。
然而，多播和廣播在 Thread 等低功耗 mesh 网絡中的效率並不高。因此 Thread 特别引入了服務注册協议 (Service Registry Protocol, SRP)，通过單播進行服務发现。

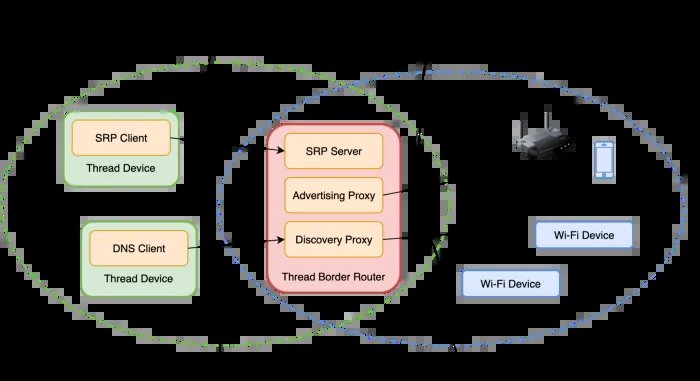

Thread 邊界路由器的服務发现
通常情況下，Thread 邊界路由器充當 SRP 服務器和代理 (Advertising Proxy)：Thread 设備向 Thread 邊界路由器注册自己的服務，接着 Thread 邊界路由器通过多播 DNS 向 Wi-Fi 网絡廣播所有 Thread 设備的服務信息。
Thread 邊界路由器还實现了 DNS-SD 发现代理 (Discovery Proxy)，这樣 Thread 设備也可以发现 Wi-Fi 网絡中的服務。
乐鑫 Thread 邊界路由器解決方案
乐鑫自 Matter 发起之初就積极加入並開发 Matter 項目，现已能夠为用戶提供全功能的 Matter 協议解決方案，包括使用 Wi-Fi/Thread 連接的 Matter 終端设備，以及使用乐鑫 SoC 组合搭建的 Thread 邊界路由器/Zigbee 橋接设備。

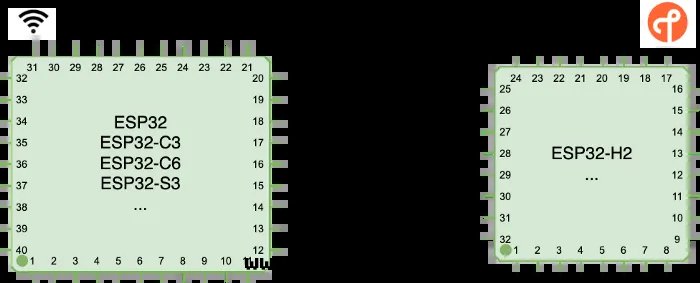

Thread 邊界路由器示例和 SDK 现已对用戶開放。本示例中，用戶需要通过 UART 或 SPI 将一颗 Wi-Fi 芯片和一颗 802.15.4 芯片相連。
