藍牙4.0标準包括傳統藍牙模块部分和低功耗藍牙模块部分。低功耗藍牙是建立在傳統藍牙基礎之上繼而发展的，並有别于傳統藍牙模块。本文将科普低功耗藍牙（BLE）的一些知識。
说起藍牙無線傳輸，大家经常听到这几个名词：藍牙4.0标準、超低功耗藍牙模块，而不明就里的朋友很容易将其混淆，有的人認为这两个名词所指同物，其實不然。藍牙4.0标準包括傳統藍牙模块部分和低功耗藍牙模块部分，是一个双模标準。低功耗藍牙也是建立在傳統藍牙基礎之上发展起来的，並有别于傳統藍牙模块。

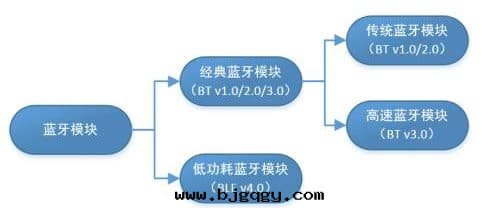

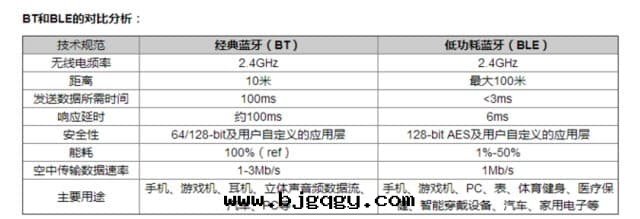

藍牙模块的分類
按照應用和支持協议划分主要分为两種：
经典藍牙模块（BT）：泛指支持藍牙協议在4.0以下的模块，一般用于數據量比較大的傳輸，如：語音、音乐、較高數據量傳輸等。经典藍牙模块可再细分为：傳統藍牙模块和高速藍牙模块。傳統藍牙模块在2004年推出，主要代表是支持藍牙2.1協议的模块，在智能手機爆发的时期得到廣泛支持。高速藍牙模块在2009年推出，速率提高到約24Mbps，是傳統藍牙模块的八倍，可以輕松用于录像機至高清電視、PC至PMP、UMPC至打印機之間的資料傳輸。
低功耗藍牙模块（BLE）：是指支持藍牙協议4.0或更高的模块，也稱为BLE模块（BluetoohLow EnergyModule），最大的特点是成本和功耗的降低，應用于實时性要求比較高，但是數據速率比較低的产品，如：遙控類的（鼠标、鍵盤）、傳感设備的數據发送（心跳带、血壓計、温度傳感器）等。
BLE簡介
常見的名词“BLE”，是藍牙低能耗的簡稱(Bluetooh LowEnergy)。藍牙低功耗技術是低成本、短距离、可互操作的魯棒性無線技術，工作在免许可的2.4GHzISM射頻頻段。低功耗技術從一開始就设計为超低功耗(ULP)無線程技術。它利用许多智能手段最大限度地降低功耗。
藍牙低能耗技術采用可变連接时間間隔，这个間隔根據具體應用可以设置为几毫秒到几秒不等。另外，因为BLE技術采用非常快速的連接方式，因此平时可以處于“非連接”狀态（节省能源），此时鍊路两端相互間只是知曉对方，只有在必要时才開启鍊路，然後在盡可能短的时間內關閉鍊路。
BLE技術的工作模式非常适合用于從微型無線傳感器（每半秒交換一次數據）或使用完全异步通信的遙控器等其它外设傳送數據。这些设備发送的數據量非常少（通常几个字节），而且发送次數也很少（例如每秒几次到每分鐘一次，甚至更少）。

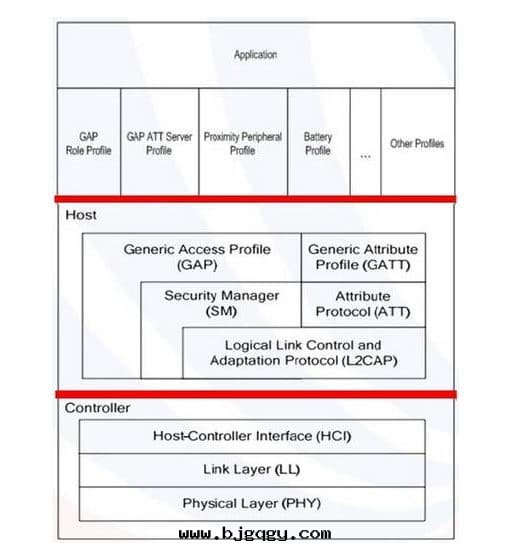

BLE協议棧的结构和配置
1、協议有两个部分组成：Controller和Host
2、Profiles和應用總是基于GAP和GATT之上
3、在單芯片方案中，Controller和Host，profiles，和應用层都在同一片芯片中
4、在网絡控制器模式中，Host和Controller是在一起運行的，但是應用和profiles在另外一个器件上，比如PC或者其他微控制器，可以通过UART，USB進行操作
5、在双芯片模式中，Controller運行在一个控制器，而應用层，profiles和Host是運行在另外一个控制器上

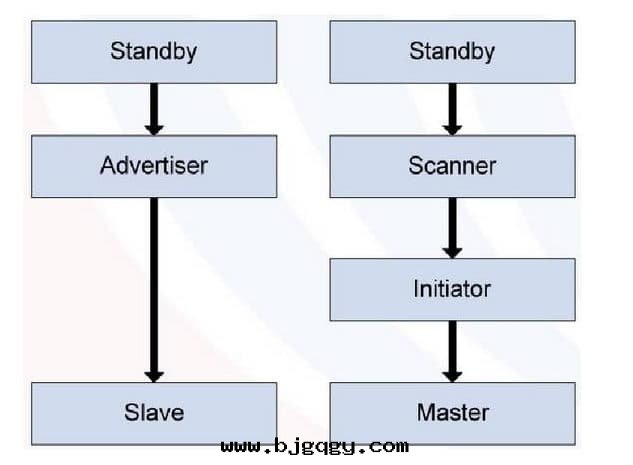

BLE设備連接狀态流程图

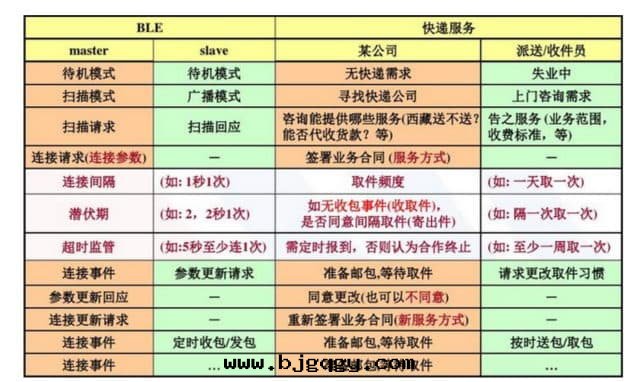

BLE與快遞服務類比

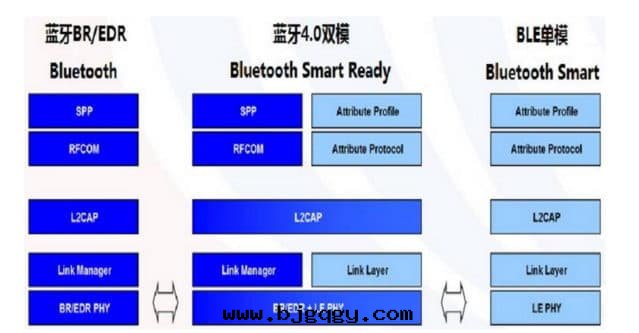

BLE的两種芯片架构
藍牙低能耗架构共有两種芯片构成：單模芯片和双模芯片。藍牙單模器件是藍牙规範中新出现的一種只支持藍牙低能耗技術的芯片——是專門針对ULP操作優化的技術的一部分。藍牙單模芯片可以和其它單模芯片及双模芯片通信，此时後者需要使用自身架构中的藍牙低能耗技術部分進行收发數據。双模芯片也能與标準藍牙技術及使用傳統藍牙架构的其它双模芯片通信。
双模芯片可以在使用标準藍牙芯片的任何场合使用。这樣安装有双模芯片的手機、PC、个人導航设備(PND)或其它應用就可以和市场上已经在用的所有傳統标準藍牙设備以及所有未来的藍牙低能耗设備通信。然而，由于这些设備要求执行标準藍牙和藍牙低能耗任務，因此双模芯片針对ULP操作的優化程度沒有像單模芯片那么高。
單模芯片可以用單节鈕扣電池(如3V、220mAh的CR2032)工作很长时間(几个月甚至几年)。相反，标準藍牙技術(和藍牙低能耗双模器件)通常要求使用至少两节AAA電池(電量是鈕扣電池的10至12倍，可以容忍高得多的峰值電流)，並且更多情況下最多只能工作几天或几周的时間(取決于具體應用)。注意，也有一些高度專業化的标準藍牙设備，它们可以使用容量比AAA電池低的電池工作。
BLE用途
1、2.4G藍牙低功耗系統
2、消費類電子产品
3、移動電話外圍擴展设備
4、運動和休閑设備
5、健康醫療用品（血壓計、體温計等）
6、汽車電子设備
7、人機接口设備（鍵盤、鼠标、遙控器等）
8、USE Dongle
藍牙與BLE
藍牙（Bluetooth）是一種無線技術标準，可實现固定设備、移動设備和樓宇个人域网之間的短距离數據交換（使用2.4—2.485GHz的ISM波段的UHF無線電波）。藍牙技術最初由電信巨头爱立信公司于1994年創制，當时是作为RS232數據線的替代方案。藍牙可連接多个设備，克服了數據同步的難題。
藍牙规格由藍牙技術聯盟正式推出，所有的藍牙标準版本都支持向下兼容，讓最新的版本能夠覆蓋所有旧的版本。
藍牙前後制定过多个版本，包括1.0版本和1.0B版本、1.1版本、1.2版本、2.0 + EDR版本、2.1 + EDR版本、3.0 + HS版本、4.1版本、4.2版本和5.0版本。
而藍牙4.0标準實際包含两个藍牙标準，準确的说，是一个双模的标準，它包含傳統藍牙模块部分(也有稱之为经典藍牙Classic Bluetooth)和低功耗藍牙部分（Bluetooth Low Energy簡稱BLE）。这两个部分适用于不同的應用或者應用条件。傳統藍牙是在之前的1.0.1.2，2.0+EDR,2.1+EDR,3.0+EDR等基礎上发展和完善起来的，低功耗藍牙是Nokia的Wibree标準上发展起来的。
傳統藍牙可以用于數據量比較大的傳輸，如語音，音乐，較高數據量傳輸等，而低功耗藍牙則應用于實时性要求比較高，但是數據速率比較低的产品，如遙控類的，如鼠标，鍵盤，遙控鼠标(AirMouse)，傳感设備的數據发送，如心跳带，血壓計，温度傳感器等。傳統藍牙有3个功率级别，Class1,Class2,Class3,分别支持100m,10m,1m的傳輸距离，而低功耗藍牙無功率级别，一般发送功率在7dBm，一般在空曠距离，达到20m應該是沒有問題的
BLE藍牙模块應用領域
1.醫療領域：心跳带、血壓計等
2.定位應用：室內定位、井下定位
3.手持POS系統：手持機掃描信息、POS機刷卡信息、手機提交的信息無線傳輸给終端
4.近距离數據采集：無線抄表、無線遙測、傳感器無線狀态采集
5.數據傳輸：打印機、充電樁、鼠标、鍵盤、藍牙調光、智能家居室內控制、工業上無線控制等
结語
很多人無法想象藍牙的應用究竟在哪里？感覺藍牙就是主要應用在手機領域，其實藍牙的應用已经大大拓宽。过去两年內，整个藍牙新产品增长量就达到了80%，和音頻、音響相關的藍牙产品數量增幅超过了450%，包括藍牙耳機、藍牙電話、藍牙麥克風等等，當然增长不僅限于这些聲音類的产品，除了这些产品之外我们也可以看到新領域的发展——配件應用，一方面有藍牙配件，同时也有相配套的應用。低功耗藍牙已经出现並得到逐步推廣，未来将会與傳統藍牙相结合，開創一个可交互的關聯世界。
