在全球半導體産能緊缺的大背景下，乐鑫科技 (688018.SH) 作为芯片設計公司，在盡力争取産能的同时不断進化産品設計，讓同等數量的晶圆能夠産出更多芯片。
乐鑫 ESP32-C2 是一款全新推出的集成 Wi-Fi 4 和 Bluetooth 5 (LE) 技術的物聯网芯片。該芯片在 2021 年全球半導體大緊缺时立項，今天它終于從一个想法到實現量産。这款芯片最重要的一个目标就是盡可能地減少对晶圆面積的占用，以及減少对 flash 容量的需求。簡而言之，該芯片針对高容量、低數據速率的簡單物聯网應用設計，如智能插座、智能照明等。

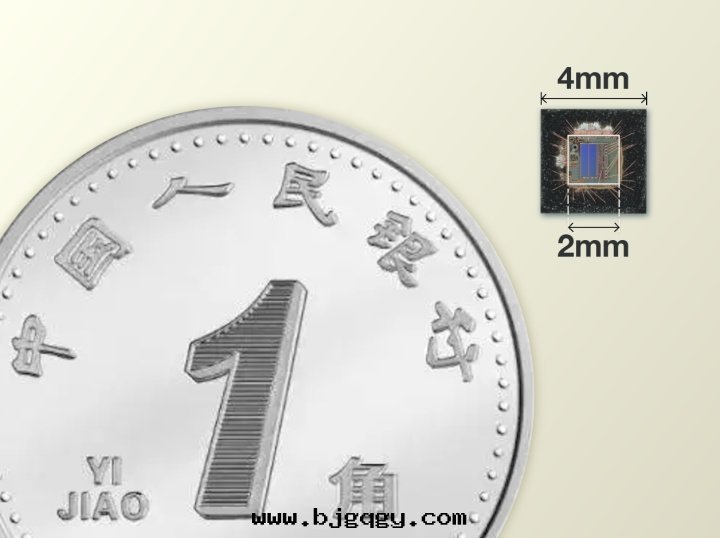

ESP32-C2 采用 4mm x 4mm QFN 封裝，内置 272 KB SRAM，優化了 ROM 代碼設計，可減少对 flash 容量的需求。ESP32-C2 沿用乐鑫成熟的物聯网開發框架 ESP-IDF，並且支持 ESP-Jumpstart 和 ESP RainMaker® 等應用平台。ESP-IDF 搭载實时操作系統，支持全線 ESP32 系列物聯网芯片的開發。ESP-IDF 目前由乐鑫和開發者社區共同維護，廣泛應用在遍布全球的數亿颗乐鑫芯片之上。
值得一提的是，ESP32-C2 使用的 Wi-Fi 4 和 Bluetooth 5 (LE) 技術，以及内置的基于 RISC-V 指令集開發的 32 位 MCU (120 MHz) 都来自于乐鑫自研，由此可节省 IP 授權費用，進一步降低成本。
如果您希望为設備添加簡單又穩定的無線連接功能，那麼这颗小尺寸、低成本的 ESP32-C2 芯片就非常合适。選擇乐鑫，一定不会错。
达到邊界的射频性能
小身材，大性能。在 ESP32-C2 的研發过程中，通过減小芯片面積以及縮小封裝尺寸，我们發現了另一个意想不到的優點：由于雜散和寄生的減少，芯片的射频性能得到了進一步提升。
ESP32-C2 在 “802.11n, MC7 (72.2 Mbps)” 模式下，當輸出功率达到 18 dBm 时，依然能保持良好的 EVM 性能 (<-30 dB) 。而且在 802.11b/g/n 其他多種數據速率模式下，輸出功率可达到或超过 20 dBm。在 “802.11b, 1 Mbps” 模式下，典型的接收靈敏度在 -97 到 -100 dBm 之間，接收電流僅为 58 mA。
路由器的传輸性能通常会比客戶端設備更好。然而，通过 ESP32-C2，客戶端設備可以拥有和路由器一樣出色的輸出功率（不包括多天線路由器)。市场上大多數客戶端設備只有在低數據率模式下才能达到 20 dBm 的輸出功率，但 ESP32-C2 在部分高數據率模式下也能达到 20 dBm。因此，當用戶拥有很多設備的时候，選用 ESP32-C2 可以減少數據传輸时間並同步提高整體的信号質量。
設備可連接的最遠距離是由設備可传輸的最大功率和接收靈敏度决定的，或者是由允許传輸的最低數據速率决定的。这也就是说，在 “802.11b, 1 Mbps” 模式下达到 20 dBm 的輸出功率，同时具有极好的接收靈敏度，就可以實現最遠距離 (通常情況下，为了滿足 FCC 的認證要求会保留一些邊界，比如达到 19.5 dBm 或再低些)。如果您的應用需求是追求最大化的物理距離，可以檢查您選用的芯片在 “802.11b, 1 Mbps” 模式下的接收靈敏度和传輸功率，ESP32-C2 已达到可允許的最大邊界。
除了物理距離之外，如果您的目标是開發音频相關的應用，更大的带宽也会有很大幫助。
ESP32-C3 &ESP32-C2 可用于編程的GPIO不同,内置SRAM不同
ESP32-C3 具有 22 个可編程 GPIO 管腳、内置 400 KB SRAM，支持通过 SPI、Dual SPI、Quad SPI 和 QPI 接口外接多个 flash
ESP32-C2具有 14 个可編程 GPIO 管腳，内置 272 KB SRAM (16 KB 專用于 cache) 和 576 KB ROM,支持 SPI、UART、I2C、GDMA 和 PWM
ESP32-C3 &ESP32-C2 芯片封裝不同
ESP32-C3 芯片封裝QFN32 5*5
ESP32-C2 芯片封裝QFN40 55 以及 QFN24 44
從封裝可以看出，两颗芯片都支持带 flash 版本，也支持用戶自行外接 flash
Matter 标準
智能家居互聯标準 Matter 可應用于任何支持 IP 的网絡棧。在即将發布的第一版 Matter 标準中，它将支持 Wi-Fi、Thread 和以太网協議。
以下是 Matter 运行在 Wi-Fi 和 Thread 協議棧上的優劣势比較：
Matter over Wi-Fi
優势
- 低延遲，高吞吐量
- Wi-Fi 路由器普及率非常高
劣势
- 耗電量大，電池供電難以支撐
- 在沒有附加 mesh 協議的情況下，网絡的規模受到限制，只能有一级連接
Matter over Thread
優势
- 低功耗，支持電池供電
- 支持大規模 mesh 組网（一个网絡可容納約 250 个設備）
劣势
- 低吞吐量，高延遲
- 需要一个邊界路由器来接入 IP 网絡，目前還未完全普及
當下，Wi-Fi 的普及率已經相當高，因此将普通的 Wi-Fi 設備遷移到 Matter Wi-Fi 标準，可以推動 Matter 标準的迅速普及。ESP32-C2 作为一款支持 Matter 标準的低成本 Wi-Fi 芯片，对于 Matter 标準的推廣普及具有重要意義。

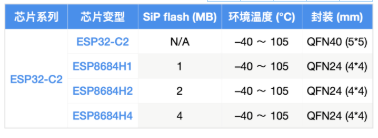

芯片選型
ESP32-C2 系列芯片包含多款变型，可支持客戶構建最具成本效益的物聯网方案。歡迎聯系乐鑫的客戶支持团队申領樣品。
