2020 年末，乐鑫推出安全、低功耗、低成本的 RISC-V MCU ESP32-C3，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，廣受用戶關注。目前，ESP32-C3 已進入穩定量产.
对于已使用 ESP32 實现 Wi-Fi 和/或低功耗藍牙連接功能的用戶，ESP32-C3 是一个不錯的升级選擇。那么，我们先從这个角度对比一下 ESP32 和 ESP32-C3 的性能：

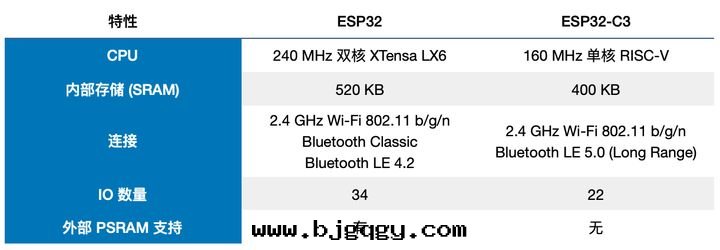

ESP32 和 ESP32-C3 性能对比
使用过 ESP32 的用戶可能会問：ESP32-C3 只有 400 KB SRAM，如何跟 ESP32 的 520 KB SRAM 空間比？畢竟大部分情況下可用內存空間是開发嵌入式應用的一大重要因素。其實，ESP32-C3 可提供與 ESP32 同等或更多的剩餘內存空間。本文中，我们将簡單介紹 ESP32-C3 是如何改進存儲空間管理的，並向大家展示與 ESP32 相比，ESP32-C3 如何为各種應用提供同等或更多的剩餘內存空間。
內存子系統的改進和優化
動态 IRAM-DRAM 分區

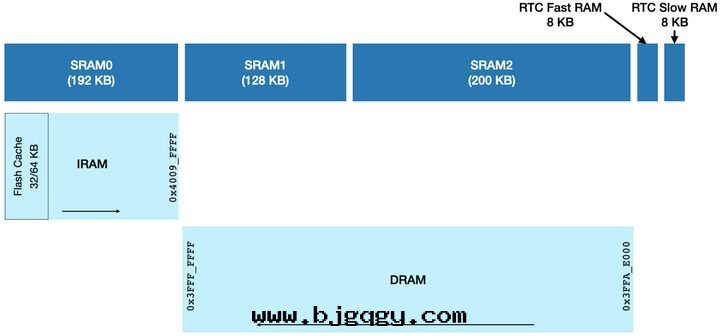

ESP32 存儲映射

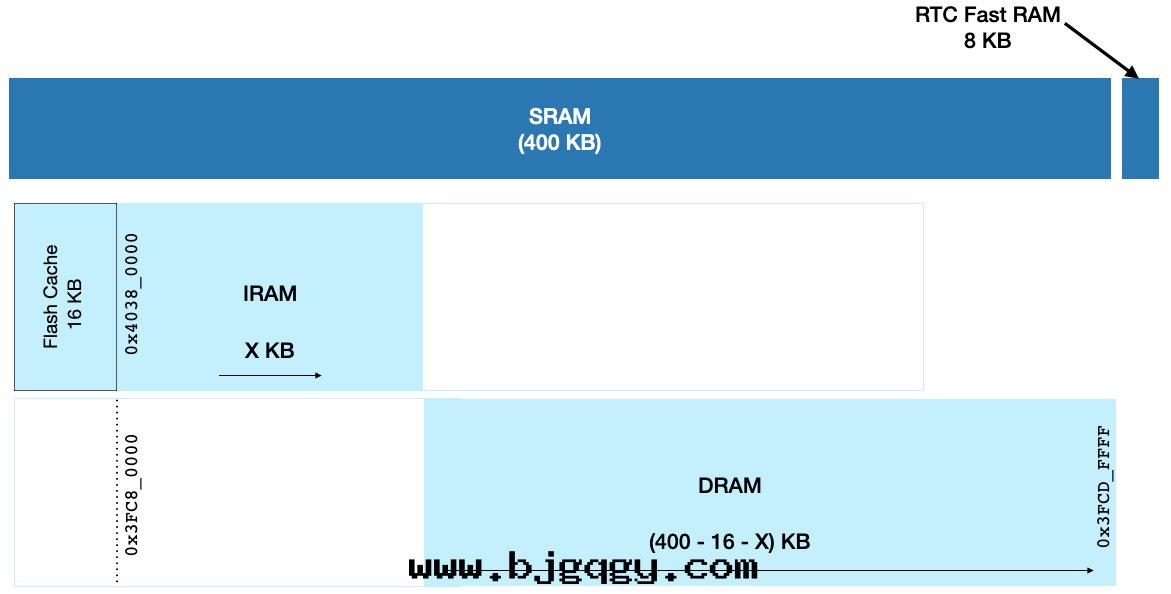

ESP32-C3 存儲映射
上面两张图分别展示了 ESP32 和 ESP32-C3 的存儲映射方式。如图所示，ESP32 为静态 IRAM-DRAM 分區，整个 SRAM 中 192 KB 用于 IRAM，剩餘 328 KB 用于 DRAM。部分 IRAM（32 KB 或 64 KB）配置为 cache 專用。鍊接器腳本会将因为功能或性能原因不能放入 flash 中的代码，填充到 IRAM 中。除此之外，未使用的 IRAM 空間将被閑置。
在 ESP32-C3 中，沒有对 IRAM 和 DRAM 進行静态划分。SRAM 的前 16 KB 被配置为 cache 專用。與 ESP32 不同的是，ESP32-C3 的 IRAM 和 DRAM 地址在相同方向遞增。基于應用需求，鍊接器腳本可将所需的空間配置为 IRAM，其後便为 DRAM 空間。因此相比 ESP32 来说，ESP32-C3 的存儲空間使用效率更高。
減少 IRAM 占用
相比 ESP32，ESP32-C3 基于下述改進減少了对 IRAM 空間的占用：
- ESP32 的 IRAM 被積累了一段时間的 ROM 補丁占用，在 ESP32-C3 中，这些補丁被置于 ROM 中，從而釋放了 IRAM 的空間。
- 在充分确認相關代码的穩定性後，一些額外的通信棧相關功能也被置于 ROM 中。
提升藍牙存儲管理
ESP32 的藍牙子系統需要占用 DRAM 中某一固定位置的連續存儲空間（双模式为 56 KB，低功耗藍牙为 38 KB）。如果某个應用要使用藍牙功能，但並不需要連續使用，这便是一个相當大的缺陷。此时，即使藍牙功能未被使用，这些空間依然是占用狀态。
ESP32-C3 的藍牙子系統不要求其存儲必須为某固定位置的連續空間。反之，它使用标準的系統堆来分配存儲空間，因此應用可以在需要的时候打開或禁用藍牙。要實现这一点，僅需确保堆中有足夠的存儲空間即可。
常見使用情況下的內存消耗
基于上述 3 个原因，ESP32-C3 可为應用提供更高效的內存使用方式。接下来，讓我们以常見的應用为例，看看这些案例下 ESP32 和 ESP32-C3 的內存使用情況，以及可用的剩餘內存空間。

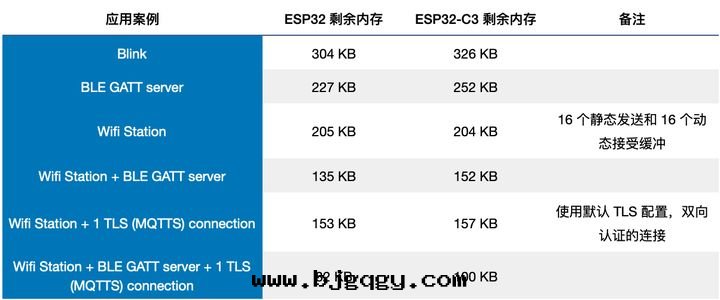

下表对比實验中，已盡量确保 ESP32 和 ESP32-C3 的配置相同，且使用同一 SDK 版本 (IDF v4.3-beta3) 運行應用。
由上表明顯可知：
- 对于不使用 Wi-Fi 或藍牙的應用，ESP32-C3 可为其提供更多的剩餘內存。这一点正是基于上文中提到的 IRAM-DRAM 動态分區實现。
- 对于僅使用 Wi-Fi 的應用，ESP32 和 ESP32-C3 可提供的剩餘內存几乎等同。
- 对于使用藍牙的應用，ESP32-C3 可提供的剩餘內存比 ESP32 多 17 ~ 18 KB。
- 除此之外，ESP32-C3 支持重新启動低功耗藍牙功能，而無需静态分配任何內存。
因此，正如上文所述，ESP32-C3 可为應用提供等同于或更多于 ESP32 的剩餘內存空間。但如果您考慮選擇 ESP32-C3 芯片或将原有 ESP32 程序遷移至 ESP32-C3 平台，也請您充分考慮芯片其他重要特性，比如 PSRAM 空間、IO 數量以及 CPU 性能等。
