- 藍牙淵源
1.1 藍牙定義
藍牙：是一種工作在 2.4G 頻段的無線技術标準，可實现固定设備、移動设備
和樓宇个人域网之間的短距离數據交換。
藍牙主要分为 3 个部分：
- 高速藍牙：使用 Wi-Fi 無線協议来提升速度；
- 低功耗藍牙：Bluetooth Low Energy 低速率低功耗藍牙；
- 傳統藍牙：主要用于日常信息傳輸如音頻等；
我们一般藍牙主要指傳統藍牙和低功耗藍牙，傳統藍牙簡稱 BT，低功耗藍牙簡稱 BLE，双模藍牙則是兼備傳統藍牙和低功耗藍牙的功能。
藍牙经过了长时間的发展，從最開始的藍牙，到现在最新的藍牙 5.2，在这些不同的藍牙版本，增加了许多特性。
1999 年～2003 年的藍牙1.0～藍牙1.3 短距离無線通信早期的探索
2004 年～2007 年的藍牙2.0～藍牙2.1 发力傳輸速率的 EDR 时代
2009 年藍牙3.0 High Speed，傳輸速率高达 24Mbps
2010 年 4.0 版本提出了“低功耗藍牙”、“傳統藍牙”和“高速藍牙”三種模式。
2013 年 4.1 版本改善與 LET 之間的干扰、優化連接方式(主從一體)、傳輸方式
2014 年 4.2 版本支持 IPV6 & 6LowPAN ，加強隐私保密，提升了數據傳輸速度
2016 年 5.0 版本 BLE 速度提升两倍（2Mbps），範圍擴大至 300 米
2017 年 7月 SIG 提出 BLE Mesh
2019 年 5.1 版本发布，在藍牙 5.0 的基礎上，新增尋向 (direction finding) 功能，配合藍牙近接 (proximity)技術，即可讓设備更容易被偵測发现，同时将藍牙定位的精準度提升到厘米级，借此應用在小型藍牙设備中實现定位。
2020 年 5.2 版其中最引人注目的是下一代藍牙音頻 LE Audio 的頒布， LE Audio 不僅支持連接狀态及廣播狀态下的立體聲，还将通过一系列的规格調整增強藍牙音頻性能，包括縮小延遲，通过 LC3 編解码增強音質等。在通过 LE 實现短距离万物互聯後，加上 LE Audio，这将使得藍牙在物聯网时代獲得彻底新生和騰飛。
我们本篇主要介紹藍牙 Mesh，藍牙 Mesh 不屬于任何一个版本的藍牙，是另外補充的協议，只要芯片硬件與協议棧可以支持，即可支持藍牙 Mesh，
藍牙私有 Mesh 其實在很久之前就已经有出来，但是因为私有的關系，不能實现互聯互通，並沒有在市场上大规模應用，目前藍牙成本較低，更多是應用在燈具上而已，
且 Mesh 需要一定的时間来完成協议棧，因此藍牙 Mesh 穩定應用个人認为还需要一段时間。
2.藍牙 Mesh 介紹
2.1 藍牙 Mesh
藍牙Mesh 网絡使用、並且依賴于低功耗藍牙。低功耗藍牙技術是藍牙Mesh 使用的無線通信協议棧。
2.2 Mesh 网絡
Mesh 网絡一般分为两種：路由 Mesh 和泛洪 Mesh。
路由 Mesh： 每个设備選定最快指定的会話路徑，即路徑指定一般情況下唯一。
泛洪 Mesh： 泛洪 Mesh 网絡上的每台设備都能向所連接的设備集體发送信号，会話路徑不唯一，但它存在两个挑戰：一是众多设備互相之間進行混亂而交錯的对話；二是对功率效率的拖累。
2.3 藍牙 Mesh Modules
- 设備和节点 （Devices and Nodes）
未加入 Mesh 网絡的产品为设備，加入後变成节点，加入的过程稱为“配网”。
- 元素 （Element）
定義是在设備中可以尋址訪問的實體,如燈设備有三个子燈，每个子燈可以被獨立的控制。那么这个燈在 Mesh网絡里就叫做 Node节点，每个子燈就叫做元素 Element。
- 消息（Messages）
节点需要查詢或控制另外节点时，需要发一个对應類型的消息；节点向另外节点報告狀态改变时，也需要发出一个消息。每種消息都有对應的操作码，消息可以按照有應答 （acknowledged） 和沒應答 （unacknowledged） 来分類。
- 地址 （Addresses）
在藍牙 Mesh 里面定義了三種類型的地址。單播地址，组播地址和虛拟地址。唯一性的單播地址可以識别出一个元素。组播地址是一个表示一个及以上元素的廣播地址，虛拟地址可以使用 128 位的标签 Label UUID 邏輯上来表示。
- 狀态和屬性 (States and Properties)
（1）在藍牙 Mesh 中，元素的不同情況叫做狀态，狀态是一个特定類型的值，存在每个元素內部。除了本身的值以外，狀态还有一些相關的行为（開/關燈）。
（2）屬性只是表明了一个量，但这个量你可以用在很多的场合，比如一个温度值， 她並沒有體现这里温度值和什么相關。

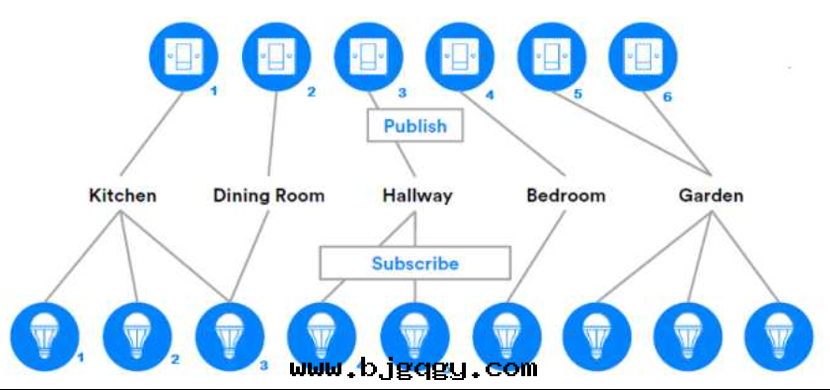

- 发布和訂閱 （Publish/Subscribe）
在藍牙 Mesh里面发消息的動作我们叫做发布（Publish）。节点发布消息到單播 地址，组播地址或者虛拟地址。节点有兴趣接收这些數據的可以訂閱这些地址。
因为存在牆壁和其他物理上的障礙物，樓宇中的设備可能無法與安装在同一樓宇遠側的设備、或临近樓宇中的设備建立直接的無線連接。而藍牙 Mesh网絡則能夠将网絡中的某些设備指定为“ 中繼设備”，進而解決这一難題。
中繼设備能夠轉发從其他设備接收到的消息。在轉发消息时，它们能夠與位于初始消息发布设備無線範圍以外的设備進行通信。消息可多次被中繼，每一次中繼即为一“跳”，最多可進行 127 跳，足以在一片廣闊的物理區域中進行消息傳輸。
藍牙 Mesh 网絡也采取了一系列措施，支持采用网絡泛洪的方式，同时優化每台设備、甚至整體网絡的能耗。
數據包包含一个 TTL 的字段，用于限制消息中繼的跳數。这能夠讓设備将 TTL 设置为最佳值，從而避免不必要的中繼操作。每台设備都包含消息緩存，以确定自身是否已经中繼过該消息。如果是，則会立即丢棄該消息，從而避免上层堆棧進行不必要的處理。
2.4 节点間的 “Friendship”
另外一点，功率非常受限的设備（例如傳感器）可以被指定为“低功耗节点”。低功耗节点能夠與一个或多个被指定为 “friends”的设備協同工作。Friends 並非功率受限设備，它可以作为低功耗节点，存儲尋址到这一低功耗节点的消息，並且只有在低功耗节点需要时才傳送消息。
“Friendship” 具體如何運轉?
对设備来说，通过與 “friends” 的合作, 低功耗节点能夠以合理的頻率使用無線電来接收消息，但重要的是，相較于始終“聆听”所有消息，它能夠以更低的頻率工作，同时确保发送来的罕見事件也不会被遺漏
2.5 Mesh 网絡
安全性是藍牙 Mesh网絡设計的核心，並且強制使用。
每个數據包都经过加密和認證。通过合理使用序列号能夠防止中繼攻击。在重要流程中使用不对稱加密技術可防止中間人（Man-in-the-middle）攻击。同时針对利用廢棄设備的垃圾桶攻击提供保護。必要时还会刷新安全密鑰。
“安全分级考量”（Separation of Concerns）是藍牙mesh网絡安全性中體现的重要原則。我们还将密切關注一个稱为開通配置 “Provisioning”的安全流程，设備可通过这一流程变身为藍牙mesh网絡的一員。此外，我们还将探讨如何從网絡中安全地删除设備，以及如何在有需要时刷新安全密鑰。

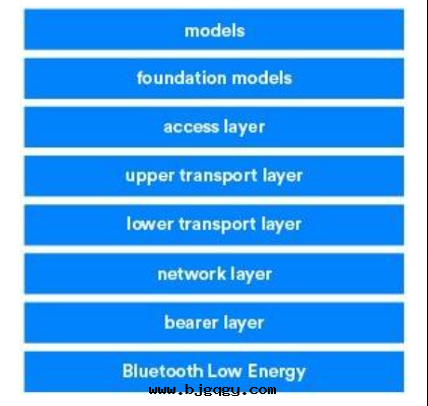

藍牙 Mesh 网絡引入了全新的協议棧
承载层：承载层定義了如何使用底层低功耗堆棧傳輸 PDU
网絡层：网絡层定義了各種消息地址類型和网絡消息格式。
底层傳輸层：在需要之时，底层傳輸层能夠處理 PDU 的分段和重组。
上层傳輸层：負責对接入层進出的應用數據進行加密、解密和認證。
接入层：負責應用數據的格式、定義並控制上层傳輸层中执行的加密和解密过程，證接收到的數據是否适用于正确的网絡和應用。
基礎模型：基礎模型层負責實现與 Mesh 网絡配置和管理相關的模型。
模型：模型层與模型等的實施、以及諸如行为、消息、狀态等的實施有關。
