一、曆史的巧合

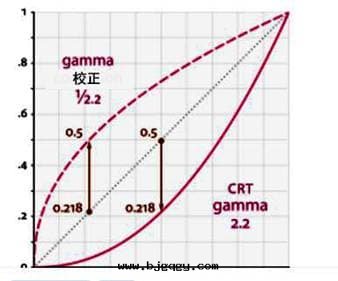

在早期介紹Gamma校正的文章中都是这樣说的：由于CRT顯示器響應曲線的非線性關系，即亮度與輸入電壓呈指數为2.2的幂函數關系,如下图中實線所示。如果直接將相機或攝像機采集到的線性图像輸入，图像就会被壓得很暗，因此就需要对輸入图像做一个與CRT響應曲線相反的校正如下图中虛線所示，將图像提亮,使輸出與原图保持一致，这就是图像的Gamma校正，Gamma值为2.2。这種说法在很长一段时間內被視为对Gamma校正的经典解釋。
现在的顯示器大多數用的是LCD，这種顯示器已不具備CRT这樣的特性，應該说可以不需要或者是用另外的参數来做Gamma校正。但是生产厂商还是通过硬件或软件方法使其保持有Gamma=2.2響應曲線，也就是说輸入图像仍然需要做2.2的Gamma校正。这是为什么呢？原来輸入图像的Gamma校正不僅是为了補償CRT的響應曲線，更重要的是能真實反映人眼对亮度感知的特性和合理分配8位图像的階值。这个美妙的曆史巧合一直延續至今。但是现在CRT顯示器已被淘汰，再沿用这樣的解釋就会引起更多的混亂與矛盾，因此有必要回歸到Gamma校正的真實意图。
二、人眼視覺與中灰色

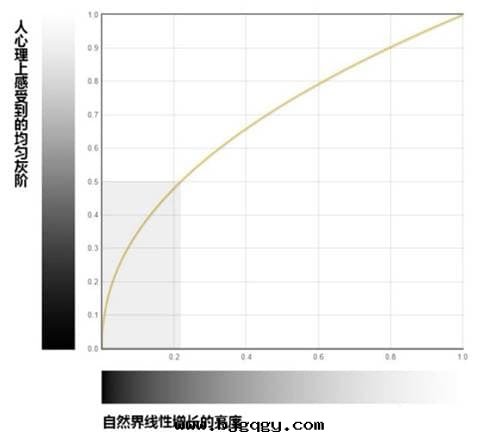

人眼对亮度的感知是非線性的，也就是感知與亮度的增加不是成正比的，在一个小黑屋中，當点燃第一支蜡燭时会感受到亮度有很大提高，如果已经点燃了100支蜡燭，再点燃第101支蜡燭时感覺到亮度的变化是很微小，盡管第101支蜡燭與第一支蜡燭对亮度的贡獻是相同的。總量为A，变化量为ΔA，人的感覺取決于ΔA／A，而不是ΔA。相同的ΔA，總量越小感覺越明顯，也就是在較暗的环境下对亮度的变化更为敏感。因此在從黑色到白色線性分佈的色闆中，人眼感知到的中灰色不在色闆中間，而是在物理亮度为白色的20%左右的地方，如下图所示。所以攝影用的灰卡稱为18%灰，即为白卡18%反射率。
三、8位图像的灰階分配

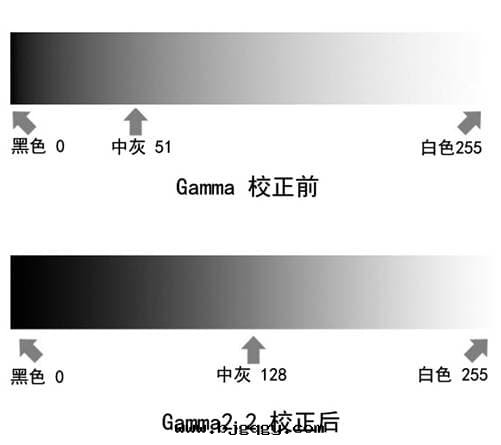

相機的光電傳感器是線性元件，将光的強度線性地轉換为電信号，再通过A-D轉換为數字信号，在8位图像中就是0－255（0为黑色，255为白色），由于是線性分佈，亮度为20％白色的值为255x0.2=51。也就是人眼感知到的中灰色的階值为51，由此造成了亮區有205个階值，而暗區只有50个階值，这種階值分配的不均勻性導致亮區階值的浪費和暗區的分辨率很低。利用Gamma=1/2.2校正能将人眼感知到的中灰色（即亮度为20％白色）的階值提升到128，則亮區與暗區階值分佈圴勻，各有128个灰階，使图像的分辨率有明顯的改善，如下图所示。这就是Gamma校正的真正意图。原来所说的Gamma校正为了補償CRT的響應曲線是有些本末倒置，混淆了問題的主要矛盾。
四、不同階段的Gamma校正

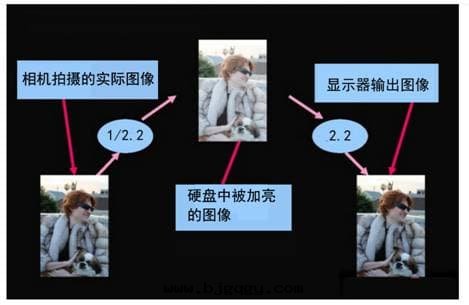

一个簡單完整的图像过程包括图像采集、存儲傳輸、顯示輸出三个階段。在每个階段都可加入Gamma校正。
图像采集階段以相機为例，由于傳感器是線性元件，拍攝所得的原始數據都是線性的，即RAW文件中存放的是線性數據。在轉換为JPG的过程中做Gamma校正。根據顔色空間的配置文件決定校正系數，SRGB和Adobe RGB都是Gamma=1/2.2。这種校正有时也稱为前期Gamma 校正，該Gamma值也稱为文件Gamma。
在存儲傳輸階段是图像过程的中間环节，Windows系統在对图像存儲和傳輸过程中一般不涉及Gamma校正，但Apple系統在图像存儲傳輸中卻做了1.4的Gamma校正。此外有些查看及處理图像的應用程序，如Acdsee在編輯图像时可以修改Gamma的设置。Photoshop色階命令中的中間滑块就是調节图像的Gamma校正。簡單的图像查看软件一般都不提供Gamma校正。
顯示輸出階段中主要是顯示器固有的響應特性及相應的驅動程序将顯示器的Gamma 设置为某一固定值，一般为2.2。经常見到的一些Gamma校正软件都是用来調整顯示器最終的Gamma值。
在一个完整的图像过程中，應該使各个階段的Gamma校正生成最終的Gamma为1，即各階段Gamma值的乘積为1。就可使輸入與輸出的图像保持一致。
