由于只是一个模块，並不是完整的開发闆，所以需要自己連接外圍電路。試用的过程中遇到了很多麻煩，这里統統記录。
1.确認硬件版本
由于ESP8266版本一直在更新，所以需要自己确認一下PCB版本。
特征：中間四个IO口有線連接出来。
2.硬件連接

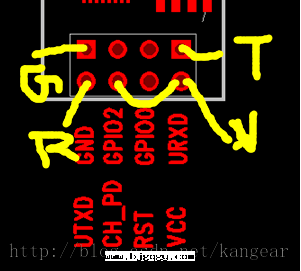

如果确認是上述硬件版本，那么它的硬件連接图是这樣的：

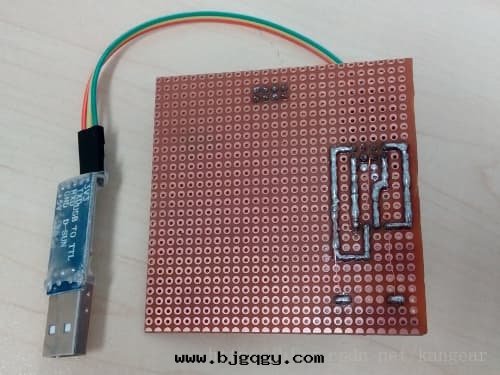

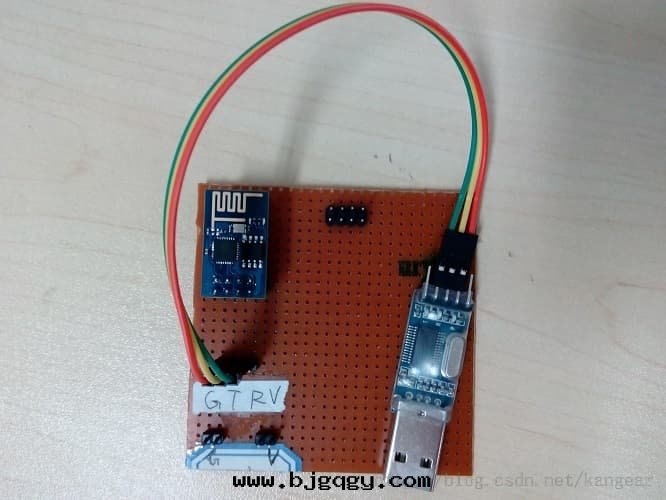

我的實際效果图：
3.USB轉串口(TTL)選擇
我使用的是PL-2303HX。注：需要外部供電。
4.串口調試助手配置
波特率:115200，

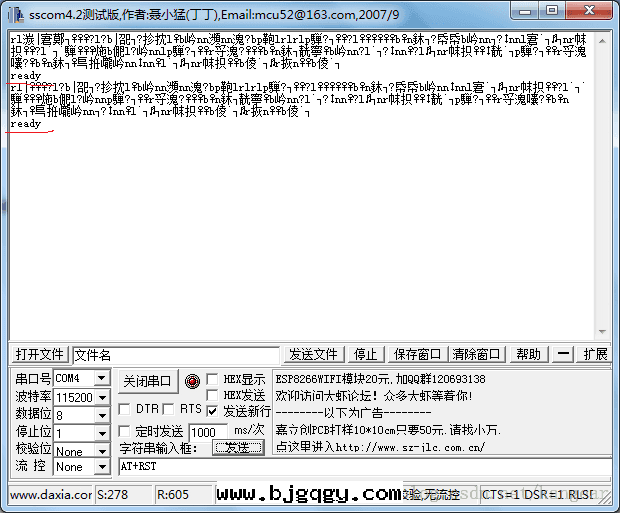

5.查看上電信息
上電後，串口会接收到「亂码 + ready」，亂码是由于剛上電引起的。輸出「ready」代表启動正常。完全沒有信息有可能是硬件上RXD和TXD接反了。

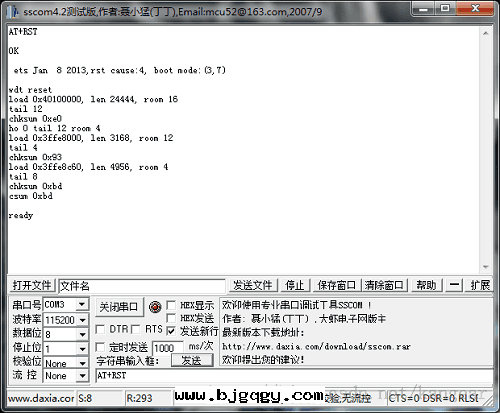

6.执行第一个命令
其它問題：
1.上電後串口無任何輸出
CH管腳沒有拉高。
2.上電後操作系統不識别了「USB轉串口」。
我遇到这个問題是因为我直接使用的「USB轉串口」上的3.3V供電给「ESP8266模块」。使用外接電源给「ESP8266模块」供電後，問題得以解決。
3. AT+CWJAP error 设置WiFi的时候出錯
这一点上也真夠亂了，手册上写的是：AT+ CWJAP =<ssid>,< pwd >。一直試試了很多次都是回複ERROR。終于在http://www.electrodragon.com/w/ESP8266上看到是AT+CWJAP=“you ssid”, “password”才得以成功，引号必須要的。
其它內容：Uart WiFi的應用
邮件收到这樣一个需求：
看到您有回答过wifi嵌入式模块的問題，我们公司有使用wifi嵌入式模块的产品計划。
主要想用在 家用便攜血糖儀、血壓計、心電儀上。
關于wifi嵌入模块这块，希望能得到你的支持和幫助。
一開始想到的「WiFi模块」就是一般的和手機上類似的WiFi模块，很快就選了几款並列出各个優缺点，準備進一步的問清需求：1.主控MCU是什么型号；2.需要不需要和其它功能一块集成（比如BT）3.需要做哪些工作 原理图 PCB 量产。
但是客戶直接说了一款名字叫ESP8266的UART接口的WiFi模块，並将了几个特点 體積小／價格低／UART通用接口。我之前預案中的都用不上，UART WiFi我还沒有接觸过。開始以使用者的角度来了解一下。
大概了解ESP8266中跑的並不是一定是操作系統，有可能直接以裸機的形式跑的LwIP協议，对用戶是以Uart的形式为接口。可以通过串口来操作模块連接AP以連接互聯网。連接互聯网後可以實现的功能就比較多了，文檔中介紹提供了可以直接使用「傳輸层」的TCP協议来傳輸數據，雖然目前还不知道对「應用层」協议支持的程度如何，但是已经确定通过TCP協议可以和其它互聯网设備進行通信了。
