前段时間在淘寶随便搜搜“wifi模块”，竟然眼前一亮发现有一款價格在15元內的wifi模块：ESP8266。
对其簡單的了解：
- 體積小巧，且多種封装，沒有一个硬幣大。
- 價格便宜，十几块錢在wifi模块里面算是最便宜的了。
- 提供AT指令，这樣就可以使用arduino進行控制，實现互聯网數據交互。
- 提供SDK包、烧固件工具，串口烧写固件。这樣把arduino作为主控的功能都省了，直接把邏輯写進代码，烧到固件里，就能按我们的業務执行了。
- 有GPIO口，有SPI功能，有I2C功能，有UART功能，有ADC功能（0-1V輸入），有了这些功能，很多感應器的應用都沒問題了。
- 有一个固件包，叫nodemcu，簡單的看了一下，就是打包了lua到固件里，这樣允许我们使用lua这種比較容易入門的語言来開发，几行代码就能實现读取數據然後上傳到互聯网。

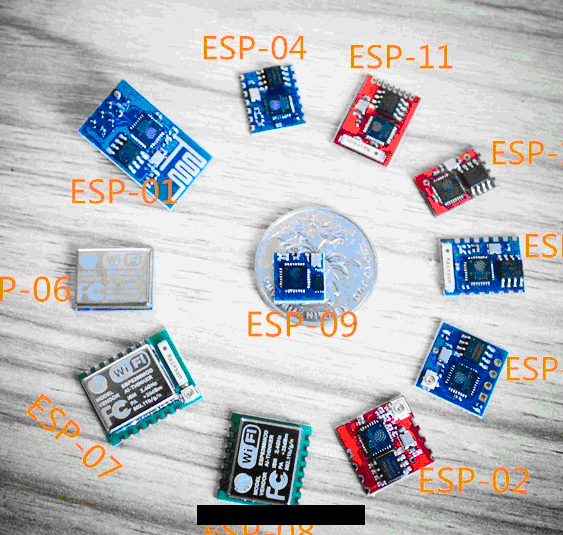

上图，多種封装格式，图片是在其淘寶上截图的，我自己沒買这么多。

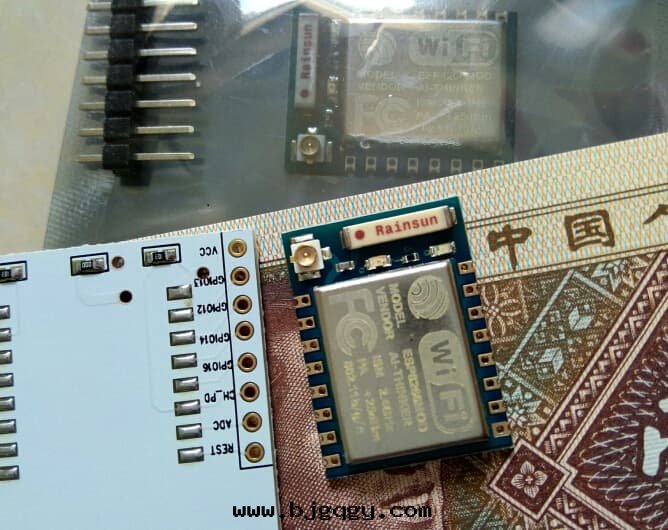

我自己買了esp-07型号，15元带有一个pcb空闆，能引出所有IO口，方便diy。本身的封装略小，不利于DIY。
自己用烙铁焊接一下，買了2块，其中一个好像弄坏了，原因想了很久，也许是電烙铁温度过高，我調到350度，但是後来查文檔说不要高于280度，或者pcb闆子後面預留了一个3.3v穩壓的盤口，我就自己给它焊上了一颗asm1117 3.3v的原件。
所以在第二天焊接第二块的时候，使用了低温，且不焊接穩壓管的情況下，模块正常了。

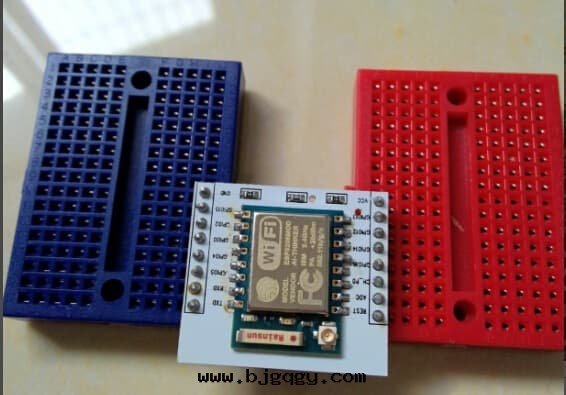

焊接完後的樣子。

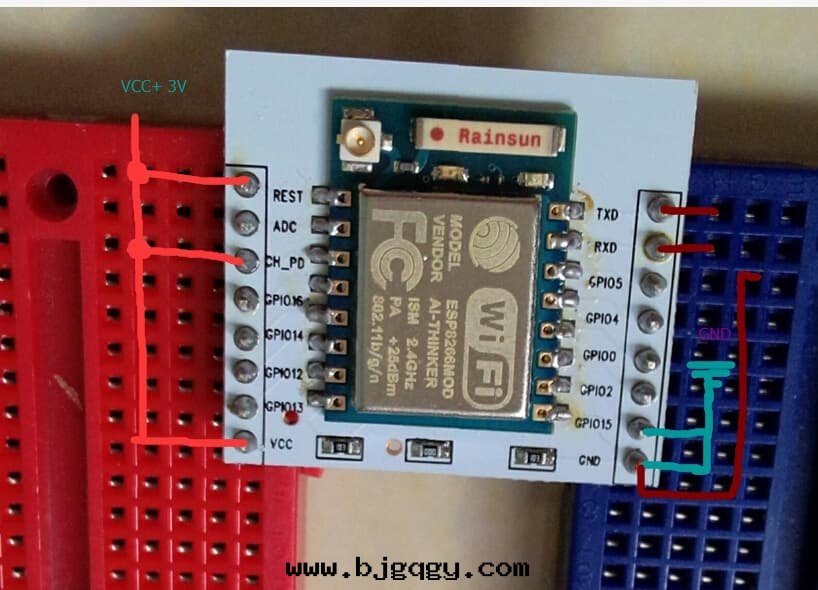

接線上電，連接串口到電腦進行調試：
如下图，
-
左邊連接3个io口到電源正极，電源我選用的是2节5号干電池，不过用了一段时間後，发现電池不夠用了，就換arduino的3.3V輸出作为電源。
-
右邊藍色的線，連接15号io口和GND到電池負极。
-
然後就是連接串口線到電腦了。中間还需要一块叫usb轉串口的模块連接。
上電後，打開wifi，会发现多了一个名字“AI-ThinkerXXXXX”的AP名字，这樣起码證明模块成功運行了。
用串口調試工具打開，輸入最簡單的命令“AT"，模块回複”OK"。good，模块正常運行了。
接着我又測試了連接到家里的路由器，成功！
接着我又在電腦建了个tcp server，用模块連接，成功！
接着我又在GPIO12口處插了个LED燈，通过AT命令讓它亮和滅，成功！
接着我又下载了SDK，在原有的AT固件里，增加了一个hello lixin 的命令，編譯烧写運行，成功。
好了，到此为止，还是对这个模块感覺不錯的。
