IoT設備WiFi配网及現狀

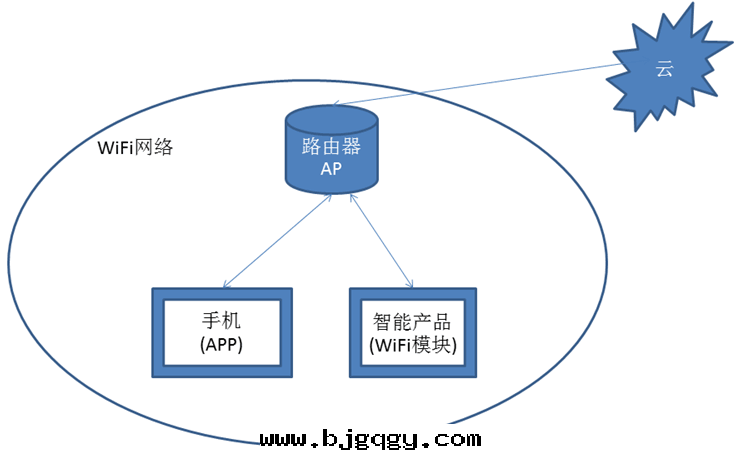

由上图可見，APP和智能産品之間並沒有直接的交互，而是夹雜了”云“端(當然，我们也可以直接走局域网)。
問題来了：智能硬件如智能插座、智能空调、智能空气净化器等，由于不具備人機交互界面，所以不能像電腦一樣的搜索、選擇指定的AP並輸入連接密碼。
WiFi配网，就是用来解决智能設備的聯网需求的。進一步来说就是通过某種方式把AP的名稱(SSID)和密碼(PWD)告知智能設備中的WiFi模块，之後智能設備根據收到的SSID和密碼連接指定AP。

二、主流配网方式

目前流行的WiFi配置模式一般有以下两種:
1、SoftAP配网：智能設備的WiFi模块切換到AP模式，手機作为STA連接智能設備的AP，之後双方通过建立一个Socket連接交互數據(之前双方約定好端口)。
2、快連/一鍵配置模式：手機APP把相應信息打包到802.11數據包的特定區域，發送到周圍环境中；智能設備的WiFi模块處于混雜模式(Promiscuous Model)下，監听网絡中的所有報文，直到解析出需要的信息(之前双方約定好數據格式)。

可見，两者都需要WiFi硬件的支持。SoftAP方式需要硬件支持AP模式，快連/一鍵配置方式需要硬件支持混雜模式(有些WiFi芯片廠家为了省電關閉了混雜模式)。

三、SoftAP配网

/etc/wifi/hostapd.conf配置文件示例：

/etc/wifi/udhcpd.conf配置文件示例：

其次，智能設備起一个socket等待設備連接自己，之後双方通过socket通信。智能設備收到WiFi信息，保存到/etc/wifi/wpa_supplicant.conf文件

最後，智能設備退出AP模式並連接指定的路由器。腳本示例：

四、快連/一鍵配置

4.1 無線网卡的工作模式

無線网卡是采用無線信号進行數據传輸的終端。無線网卡通常包括 4 種模式，分别是廣播模式、多播模式、直接模式和混雜模式。如果用戶想要監听网絡中的所有信号，則需要将网卡設置为監听模式。監听模式就是指混雜模式，下面将对网卡的幾種工作模式進行詳细介紹。如下所述：
（1）廣播模式（BroadCast Model）：它的物理地址（Mac）是 0XFFFFFF 的幀为廣播幀，工作在廣播模式的网卡接收廣播幀。
（2）多播传送（MultiCast Model）：多播传送地址作为目的物理地址的幀可以被組内的其他主機同时接收，而組外主機卻接收不到。但是，如果将网卡設置为多播传送模式，它可以接收所有的多播传送幀，而不論它是不是組内成員。
（3）直接模式（Direct Model）：工作在直接模式下的网卡只接收目的地址是自己 Mac地址的幀。
（4）混雜模式（Promiscuous Model）：工作在混雜模式下的网卡接收所有的流过网卡的幀，通信包捕獲程序就是在这種模式下运行的。

4.2 快連/一鍵配置概述

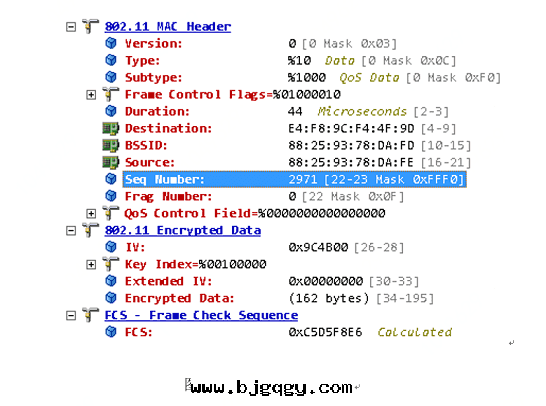

一鍵配置通过802.11數據包的特定區域传輸數據。802.11是IEEE制定的無線局域网協議，以802.2的邏輯鍊路控制封裝来攜带IP封包，因此能夠以802.2 SNAP格式接收無線网絡數據。如果開啟wifi芯片的混雜模式監听空間中的無線信号，就会得到如下图所示的數據包：

從無線信号監听方的角度来说，不管無線信道有沒有加密，Length、Destination、BSSID、Source、Seq、FCS字段總是暴露的，因此實用信号監听方法存在從这些字段獲取信息的可能。但從發送方的角度来说，由于操作系統的限制(比如ISO或者Android)，BSSID、Source、Seq、FCS等字段的控制需要很高的控制權限，發送方一般是很難拿到的。綜合这些客觀条件，目前有組播方式和廣播方式两種一鍵配置發包手段来完成信息的传輸。

4.3 快連/一鍵配置數據編碼

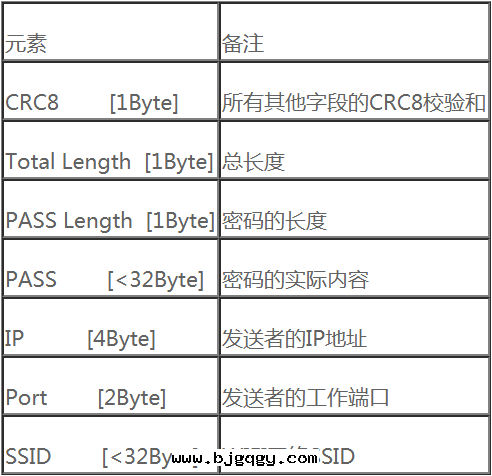

 應用层主要将一鍵配置相關的SSID和密碼信息經过一定規則編碼後進行传輸。一鍵配置應用层數據編碼如下表：

4.4 組播一鍵配置分量

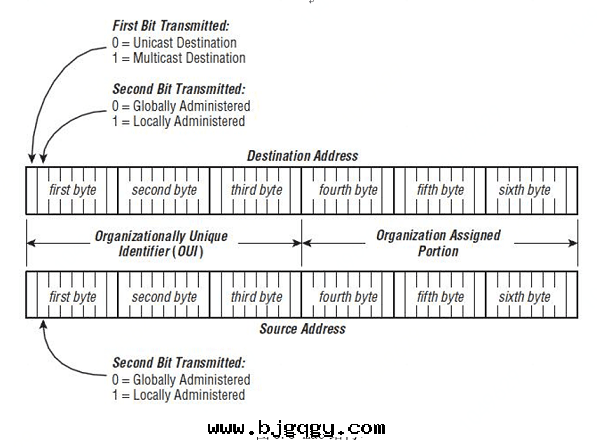

由于802.11處理組播时具有Destination的後三字节與目的組播地址後三字节相同的特性，在實際使用中可以使用組播地址的变化来传遞信息。而MAC地址是以太网二层使用的一个48bit（6字节十六進制數）的地址，用来标識設備位置。MAC地址分成两部分，前24位是組織唯一标識符（OUI, Organizationally unique identifier），後24位由廠商自行分配。MAC地址有單播、組播、廣播之分。單播地址(unicast address)表示單一設備、节點，多播地址或者組播地址(multicast address、group address)表示一組設備、节點，廣播地址(broadcast address)是組播的特例，表示所有地址，用全F表示：FF-FF-FF-FF-FF-FF。當然，三层的IP地址也有單播、組播、廣播之分。MAC的結構如下图：

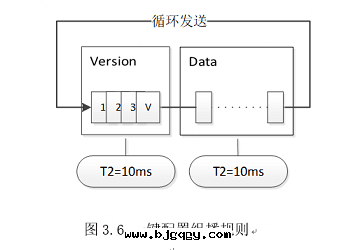

使用組播完成一鍵配置时，802.11數據包的Destination字段中的Organization Assigned Portion的内容即为發送方填写的組播地址的後23Bit。每一次發包过程可以传輸23Bit，整个發包过程先發Version數據，然後再發Data數據。循环連續發送，每包數據的間隔为10ms，直到設備拿到所有信息並校验通过，然後通过Socket通知發送端。

为了提高可靠性，組播發包的过程的两个階段必須按照一定規則進行編碼和校验。

4.5 廣播一鍵配置分量

一鍵配置還可以基于Length这一字段传輸信息，發送方可以通过改变其所需要發送數據包的长度進行很方便的控制。所以，只要制定出一套利用长度編碼的通信協議，就可利用802.2 SNAP數據包中的Length字段進行信息传遞。

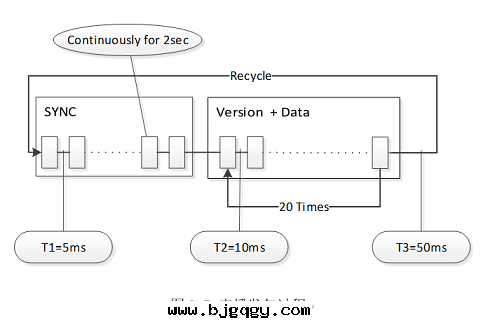

在實際應用中，我们采用UDP廣播包作为信息的载體。信息發送方向空間中發送一系列的UDP廣播包，其中每一包的长度(即Length字段)都按照一定的規範進行編碼，信息接收方利用混雜模式監听空間中的無線信号，並從數據鍊路层截取802.2 SNAP格式數據包，便可得到已編碼的Length字段，随後接收方便可根據協議解析出需要的信息。整个廣播發包过程分成同步階段、Version階段，Data階段，其中同步階段的數據包發包間隔为5ms，Verson和數據的發包間隔为10ms，每輪結束後暫停50ms。同步階段需要持續發送2秒鐘，Version和數據階段需要連續發送20次为一輪，然後不断重複發送同步階段和數據階段，如图所示：

五、WiFi配网應用現狀

快連/一鍵配置暴露的問題：
（1）目前家庭用的路由器無線网絡的模式有802.11b only ,802.11g only, 802.11n only,802.11bg mixed,802.11bgn mixed，路由上默認的設置幾乎全部为802.11n only和802.11bgn mixed等高速路由模式，手機本身發送的UDP廣播/組播包的速率也快，而智能設備的WiFi模块由于性能限制，其在處理速度上可能無法抓取完整的信息，導致快連/一鍵配置失敗。

（2）配网环境中如果存在多个同類型並且處于快連/一鍵配置的設備，可能存在多个設備都被連上了路由器。

（3）配网过程中有相似的同频無線信号的干擾，也有幾率導致失敗。

綜上，在當前“高性能手機+高速路由”普及背景下，“快連/一鍵配置配网”愈来愈顯現出其在包羅万象的消費者局域网环境下難以勝任的窘境。目前主流廠商，其配网在較早的时候已經取消了“快連/一鍵配置”，主推“SoftAP”或基于"藍牙+WiFi"模組的藍牙直連等配网方式。
